دیگ روغن داغ چیست؟

دیگ روغن داغ چیست؟ بررسی عملکرد، اجزا، کاربردها و قیمت

دیگ روغن داغ یکی از تجهیزات مهم گرمایش صنعتی است که برای انتقال انرژی حرارتی به فرآیندهای مختلف استفاده می‌شود. در این سیستم، روغن حرارتی به جای آب یا بخار، نقش سیال انتقال‌دهنده گرما را بر عهده دارد.

سیستم روغن داغ برای صنایعی مناسب است که به دمای بالا، گرمایش غیرمستقیم و انتقال حرارت پایدار نیاز دارند. انتخاب ظرفیت مناسب دیگ، روغن حرارتی، تجهیزات جانبی و سیستم کنترل، تأثیر مستقیمی بر ایمنی و عملکرد آن دارد.

دیگ روغن داغ چیست و چگونه کار می‌کند؟

دیگ روغن داغ یا بویلر روغن داغ تجهیزی است که روغن حرارتی را گرم می‌کند و آن را در یک مدار بسته به مصرف‌کننده‌های حرارتی می‌فرستد.

روغن گرم‌شده به کمک پمپ سیرکولاسیون در مدار حرکت می‌کند. این روغن پس از انتقال بخشی از انرژی خود به تجهیزات یا فرآیند مورد نظر، دوباره به دیگ بازمی‌گردد. این چرخه به‌صورت مداوم ادامه دارد.

در نتیجه، نحوه عملکرد دیگ روغن داغ بر پایه گردش پیوسته سیال حرارتی و انتقال انرژی از دیگ به مصرف‌کننده است.

روغن حرارتی چیست؟

روغن حرارتی سیالی برای انتقال گرما در سیستم‌های گرمایش غیرمستقیم است. این سیال باید در محدوده دمایی فرآیند، پایداری حرارتی و خواص فیزیکی مناسبی داشته باشد.

انتخاب روغن مناسب به دمای کاری، نوع فرآیند، ساختار سیستم و توصیه‌های سازنده بستگی دارد. کیفیت روغن نیز باید در طول بهره‌برداری بررسی شود؛ زیرا تغییر خواص آن می‌تواند راندمان و ایمنی سیستم انتقال حرارت را کاهش دهد.

مجموعه تجهیزاتی که برای گرم‌کردن و گردش روغن حرارتی به کار می‌روند، سیستم روغن داغ یا سیستم روغن حرارتی نام دارند.

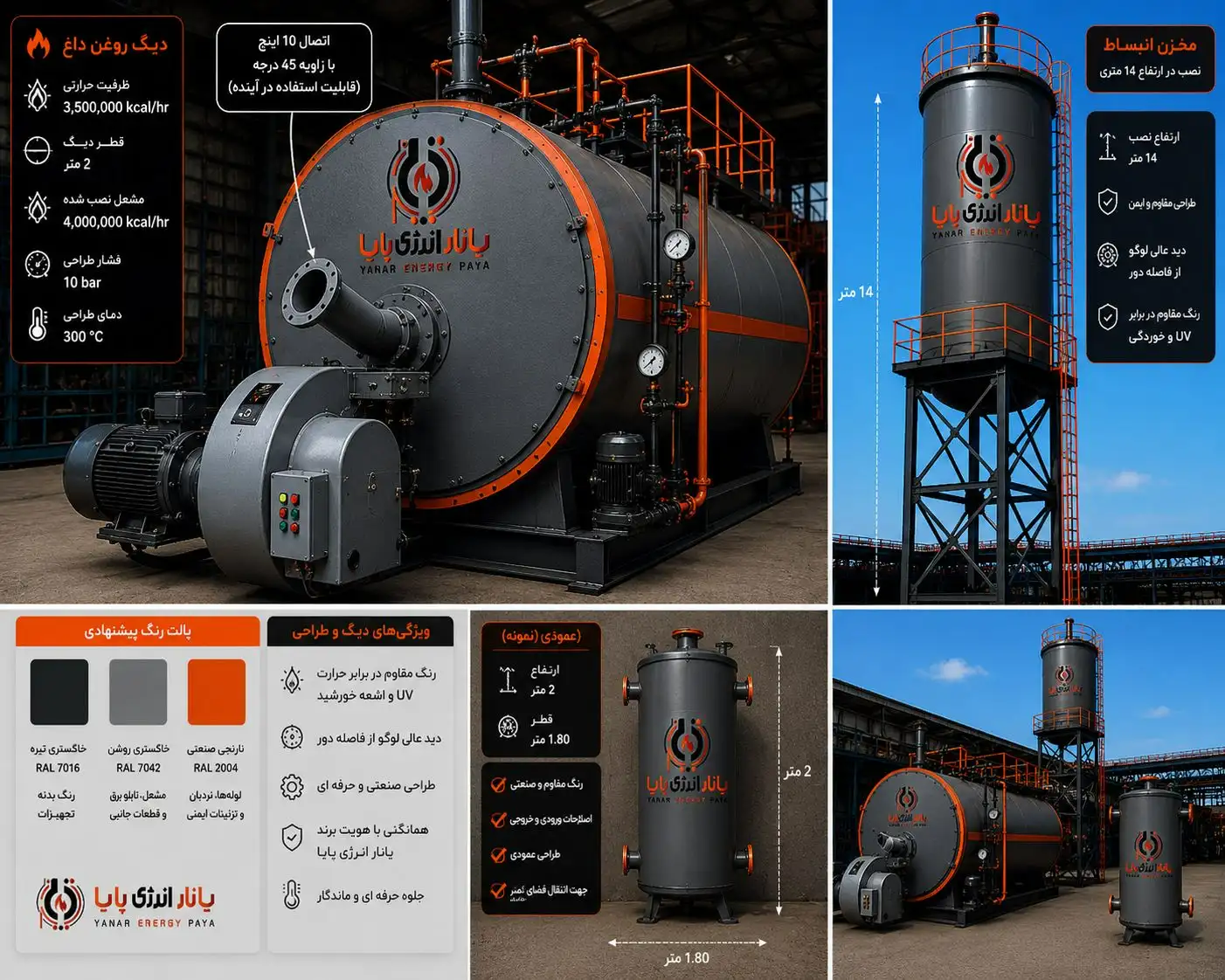

اجزای دیگ روغن داغ چیست؟

سیستم روغن داغ از بخش‌های مختلفی تشکیل می‌شود که وظیفه تولید، انتقال، گردش و کنترل انرژی حرارتی را بر عهده دارند. نوع و ظرفیت این تجهیزات بر اساس شرایط پروژه تعیین می‌شود.

مهم‌ترین اجزای سیستم روغن داغ عبارت‌اند از:

• دیگ یا هیتر روغن داغ
• مشعل و سیستم احتراق
• پمپ سیرکولاسیون روغن حرارتی
• منبع انبساط
• تجهیزات اندازه‌گیری دما و فشار
• سیستم کنترل و تجهیزات حفاظتی
• لوله‌کشی و تجهیزات انتقال روغن
• تجهیزات جانبی مورد نیاز پروژه

در پروژه‌هایی که به راهکار کامل نیاز دارند، این تجهیزات می‌توانند به‌صورت یک پکیج متناسب با نیاز فرآیند طراحی و تأمین شوند.

انواع دیگ روغن داغ

دیگ‌های روغن داغ بر اساس ساختار، نحوه نصب و شرایط طراحی به مدل‌های مختلفی تقسیم می‌شوند. ظرفیت حرارتی، فضای نصب و نیاز فرآیند از عوامل اصلی انتخاب نوع دیگ هستند.

دیگ روغن داغ افقی

در دیگ روغن داغ افقی، بدنه و ساختار اصلی تجهیز به‌صورت افقی قرار می‌گیرد. این مدل در بسیاری از پروژه‌های گرمایش صنعتی استفاده می‌شود و می‌توان آن را متناسب با ظرفیت و شرایط نصب طراحی کرد.

دیگ روغن داغ عمودی

در دیگ روغن داغ عمودی، ساختار اصلی تجهیز در راستای عمودی قرار دارد. این مدل برای پروژه‌هایی که با محدودیت فضا یا شرایط خاص نصب روبه‌رو هستند، می‌تواند گزینه مناسبی باشد.

دیگ روغن داغ سه پاس

در طراحی سه پاس، گازهای حاصل از احتراق مسیر مشخصی را در بخش‌های حرارتی طی می‌کنند تا انتقال حرارت به روغن با بازده مناسب انجام شود. تعداد پاس‌ها و مسیر جریان باید بر اساس ظرفیت و شرایط کاری سیستم تعیین شود.

ظرفیت دیگ روغن داغ چگونه تعیین می‌شود؟

ظرفیت دیگ روغن داغ نشان‌دهنده توان حرارتی سیستم برای تأمین انرژی مورد نیاز فرآیند است. این ظرفیت باید بر اساس نیاز واقعی مصرف‌کننده‌های حرارتی انتخاب شود.

برای محاسبه ظرفیت مناسب، عواملی مانند میزان حرارت مورد نیاز، دمای کاری، نوع تجهیزات مصرف‌کننده، ساعات بهره‌برداری و شرایط عملیاتی بررسی می‌شوند.

ظرفیت کمتر از نیاز، توان سیستم برای تأمین حرارت کافی را کاهش می‌دهد. ظرفیت بیش از حد نیز هزینه خرید، نصب و بهره‌برداری را افزایش خواهد داد.

فشار کاری و دمای کاری دیگ روغن داغ

یکی از مزایای سیستم روغن داغ، دستیابی به دماهای بالا بدون نیاز به فشار زیاد است. به همین دلیل، این فناوری در بسیاری از فرآیندهای صنعتی با نیاز حرارتی بالا کاربرد دارد.

دمای کاری دیگ روغن داغ باید بر اساس نوع روغن حرارتی، شرایط فرآیند و مشخصات تجهیزات تعیین شود. افزایش بیش از حد دما می‌تواند باعث افت کیفیت روغن و بروز مشکلات عملیاتی شود.

کنترل دقیق دما، گردش مناسب روغن و عملکرد صحیح تجهیزات حفاظتی، از الزامات اصلی بهره‌برداری ایمن از سیستم روغن داغ هستند.

راندمان دیگ روغن داغ به چه عواملی بستگی دارد؟

راندمان دیگ روغن داغ فقط به طراحی دیگ وابسته نیست. عملکرد مشعل، کیفیت انتقال حرارت، عایق‌بندی، وضعیت روغن و نحوه بهره‌برداری نیز بر راندمان کلی سیستم اثر می‌گذارند.

مهم‌ترین عوامل مؤثر بر راندمان عبارت‌اند از:

• تنظیم صحیح مشعل و فرآیند احتراق
• انتقال حرارت مناسب در دیگ
• عایق‌بندی صحیح تجهیزات و خطوط
• انتخاب روغن حرارتی مناسب
• گردش کافی روغن در مدار
• کنترل دمای رفت و برگشت
• نگهداری منظم تجهیزات

دیگ روغن داغ در چه صنایعی کاربرد دارد؟

کاربرد دیگ روغن داغ بیشتر به فرآیندهایی مربوط می‌شود که به گرمایش غیرمستقیم، یکنواخت و پایدار نیاز دارند. در این روش، انرژی روغن حرارتی از طریق مبدل‌ها یا تجهیزات مصرف‌کننده به فرآیند منتقل می‌شود.

مهم‌ترین کاربردهای سیستم روغن داغ شامل موارد زیر است:

• صنایع غذایی و فرآیندهای حرارتی
• صنایع شیمیایی
• صنایع دارویی
• صنایع نفت و پتروشیمی
• صنایع چوب و تجهیزات فرآوری
• صنایع نساجی
• فرآیندهای خشک‌کردن و پخت صنعتی
• سایر فرآیندهای صنعتی نیازمند حرارت غیرمستقیم

مشخصات سیستم باید برای هر صنعت بر اساس نیاز حرارتی، نوع فرآیند و شرایط بهره‌برداری به‌صورت جداگانه تعیین شود.

مزایای دیگ روغن داغ

استفاده از سیستم روغن داغ در کاربردهای مناسب، مزایایی نسبت به برخی روش‌های دیگر انتقال حرارت دارد.

• دستیابی به دماهای بالا با فشار کاری نسبتاً پایین
• انتقال حرارت غیرمستقیم و پایدار
• کاهش نیاز به برخی تجهیزات جانبی سیستم‌های بخار
• عدم نیاز به آب به‌عنوان سیال اصلی انتقال حرارت
• کاهش نگرانی از یخ‌زدگی سیال در شرایط مناسب بهره‌برداری
• قابلیت استفاده در فرآیندهای متنوع گرمایش صنعتی

میزان این مزایا به طراحی سیستم، نوع روغن حرارتی، شرایط فرآیند و نحوه بهره‌برداری بستگی دارد.

معایب و محدودیت‌های دیگ روغن داغ

سیستم روغن داغ در کنار مزایای خود، محدودیت‌هایی دارد که باید پیش از انتخاب و خرید در نظر گرفته شوند.

• لزوم انتخاب روغن حرارتی متناسب با دمای کاری
• نیاز به کنترل دقیق دمای روغن
• ضرورت بررسی و نگهداری منظم سیال حرارتی
• اهمیت طراحی صحیح تجهیزات و سیستم حفاظتی
• لزوم رعایت الزامات ایمنی در دماهای بالا

بنابراین، دیگ روغن داغ زمانی بهترین عملکرد را دارد که کل سیستم بر اساس شرایط فرآیند و الزامات فنی پروژه طراحی و اجرا شود.

تفاوت دیگ روغن داغ و دیگ بخار

تفاوت دیگ روغن داغ و دیگ بخار یکی از پرسش‌های رایج هنگام انتخاب تجهیزات گرمایش صنعتی است. هر دو سیستم انرژی حرارتی تولید می‌کنند، اما سیال کاری و روش انتقال حرارت در آنها متفاوت است.

انتخاب بین این دو سیستم باید بر اساس دمای مورد نیاز، نوع فرآیند، شرایط بهره‌برداری و الزامات پروژه انجام شود. هیچ‌کدام از این تجهیزات برای تمام کاربردها گزینه برتر نیستند.

دیگ روغن داغ استاندارد چه ویژگی‌هایی دارد؟

یک دیگ روغن داغ استاندارد باید از مرحله طراحی و ساخت تا کنترل کیفیت و بهره‌برداری، مطابق الزامات فنی و ایمنی تجهیزات حرارتی تولید و ارزیابی شود.

کیفیت مواد اولیه، طراحی مسیر انتقال حرارت، کیفیت جوشکاری، کنترل‌های کیفی، تجهیزات ایمنی و سیستم کنترل از مهم‌ترین معیارهای ارزیابی سیستم روغن داغ هستند.

مشخصات فنی دیگ نیز باید با دمای کاری، نوع روغن حرارتی، ظرفیت و شرایط فرآیند هماهنگ باشد.

نکات مهم در انتخاب دیگ روغن داغ صنعتی

انتخاب دیگ روغن داغ صنعتی نباید فقط بر اساس قیمت یا ظرفیت انجام شود. ابتدا باید نیاز حرارتی فرآیند به‌طور دقیق مشخص شود.

پیش از انتخاب دیگ، موارد زیر را بررسی کنید:

1. دمای مورد نیاز فرآیند
2. ظرفیت حرارتی مورد نیاز
3. نوع و مشخصات روغن حرارتی
4. شرایط گردش روغن در سیستم
5. نوع سوخت و مشعل
6. فضای موجود برای نصب
7. تجهیزات جانبی مورد نیاز
8. سیستم کنترل و تجهیزات حفاظتی
9. شرایط نگهداری و بهره‌برداری

بررسی این عوامل به انتخاب تجهیزی متناسب با فرآیند کمک می‌کند و از هزینه‌های ناشی از انتخاب ظرفیت یا تجهیزات نامناسب می‌کاهد.

قیمت دیگ روغن داغ به چه عواملی بستگی دارد؟

قیمت دیگ روغن داغ به مشخصات فنی و شرایط پروژه وابسته است؛ بنابراین نمی‌توان برای همه سیستم‌ها قیمت ثابتی تعیین کرد.

ظرفیت حرارتی، دمای کاری، نوع طراحی، تجهیزات جانبی، سیستم کنترل، نوع مشعل و نحوه اجرای پروژه از عوامل مؤثر بر هزینه نهایی هستند.

پیش از خرید دیگ روغن داغ، نیازهای فرآیند و مشخصات فنی مورد نیاز را تعیین کنید. مقایسه قیمت بدون توجه به تجهیزات همراه و کیفیت ساخت، معیار دقیقی برای انتخاب نیست.

برای مشاهده مشخصات فنی و اطلاعات دیگ‌های روغن داغ تولیدی یانار انرژی پایا، به صفحه دیگ روغن داغ صنعتی مراجعه کنید.

برای انتخاب دیگ روغن داغ مناسب مشاوره بگیرید

انتخاب ظرفیت، دمای کاری، نوع روغن حرارتی و تجهیزات جانبی دیگ روغن داغ باید بر اساس نیاز واقعی فرآیند انجام شود. اگر برای انتخاب یا طراحی سیستم روغن داغ پروژه خود نیاز به راهنمایی دارید، کارشناسان یانار انرژی پایا می‌توانند در بررسی نیاز حرارتی و انتخاب تجهیزات مناسب به شما مشاوره ارائه دهند.

برای دریافت مشاوره و بررسی مشخصات پروژه، با کارشناسان یانار انرژی پایا در ارتباط باشید.

تعمیر و نگهداری دیگ روغن داغ

نگهداری منظم سیستم روغن داغ به حفظ راندمان و افزایش عمر تجهیزات کمک می‌کند. وضعیت روغن حرارتی، دما و فشار، عملکرد پمپ‌ها، مشعل و تجهیزات کنترلی باید مطابق دستورالعمل سازنده بررسی شوند.

هرگونه تغییر غیرعادی در دمای رفت و برگشت، عملکرد پمپ یا وضعیت روغن باید سریعاً بررسی شود تا از آسیب به سیستم و توقف فرآیند جلوگیری شود.

جمع‌بندی

دیگ روغن داغ راهکاری برای انتقال حرارت در فرآیندهای صنعتی است که در آن روغن حرارتی در یک مدار بسته گردش می‌کند. این سیستم برای کاربردهایی که به دمای بالا و گرمایش غیرمستقیم نیاز دارند، گزینه‌ای مناسب به شمار می‌رود.

ظرفیت، دمای کاری، نوع روغن حرارتی، تجهیزات جانبی، سیستم کنترل و شرایط فرآیند، مهم‌ترین عوامل انتخاب سیستم روغن داغ هستند. طراحی اصولی، انتخاب تجهیزات مناسب و رعایت الزامات ایمنی، عملکرد پایدار و مطمئن این سیستم را تضمین می‌کند.
