دیگ بخار چیست؟
دیگ بخار یکی از تجهیزات مهم در بسیاری از فرآیندهای صنعتی است که برای تولید بخار از آب و انتقال انرژی حرارتی به سیال مورد استفاده قرار می‌گیرد. بخار تولیدشده می‌تواند در فرآیندهای مختلف صنعتی برای گرمایش، پخت، استریل‌سازی، تولید انرژی و سایر کاربردهای فرآیندی استفاده شود.
شناخت نحوه عملکرد، انواع، اجزای اصلی و عوامل مؤثر بر انتخاب دیگ بخار به صنایع کمک می‌کند تا سیستم تولید بخار متناسب با نیاز فرآیند خود را انتخاب کنند.
دیگ بخار چیست و چه کاربردی دارد؟
دیگ بخار یا بویلر بخار تجهیزی است که با دریافت انرژی حرارتی، آب را به بخار تبدیل می‌کند. انرژی مورد نیاز برای این فرآیند معمولاً از طریق احتراق سوخت یا سایر منابع حرارتی تأمین می‌شود.
بخار تولیدشده می‌تواند دارای فشار و دمای مشخصی باشد و بر اساس نیاز فرآیند به بخش‌های مختلف یک واحد صنعتی منتقل شود. به همین دلیل، دیگ بخار بخش مهمی از یک سیستم تولید بخار محسوب می‌شود.
کاربرد دیگ بخار به نوع صنعت و فرآیند مورد نظر بستگی دارد و می‌تواند شامل تأمین بخار فرآیندی، گرمایش، استریل‌سازی و استفاده در تجهیزات صنعتی باشد.
دیگ بخار چگونه کار می‌کند؟
نحوه عملکرد دیگ بخار بر پایه انتقال حرارت به آب و تبدیل آن به بخار است. ابتدا آب وارد بخش مربوط به آب دیگ می‌شود و سپس انرژی حرارتی از طریق سیستم احتراق به سطوح انتقال حرارت منتقل می‌شود.
با افزایش دمای آب، فرآیند تبخیر آغاز شده و بخار در فضای مخصوص خود جمع می‌شود. پس از رسیدن بخار به شرایط مورد نیاز، بخار تولیدشده برای مصرف به بخش‌های مختلف فرآیند هدایت می‌شود.
در طول کار بویلر، پارامترهایی مانند سطح آب، فشار و دما باید در محدوده مناسب قرار داشته باشند تا عملکرد سیستم پایدار و ایمن باقی بماند.
اجزای دیگ بخار چیست؟
یک دیگ بخار صنعتی از مجموعه‌ای از اجزای مکانیکی و کنترلی تشکیل شده است که هر کدام وظیفه مشخصی در فرآیند تولید و کنترل بخار دارند.
برخی از اجزای مهم دیگ بخار عبارت‌اند از:
- بدنه و محفظه آب و بخار
- کوره و محفظه احتراق
- سطوح انتقال حرارت

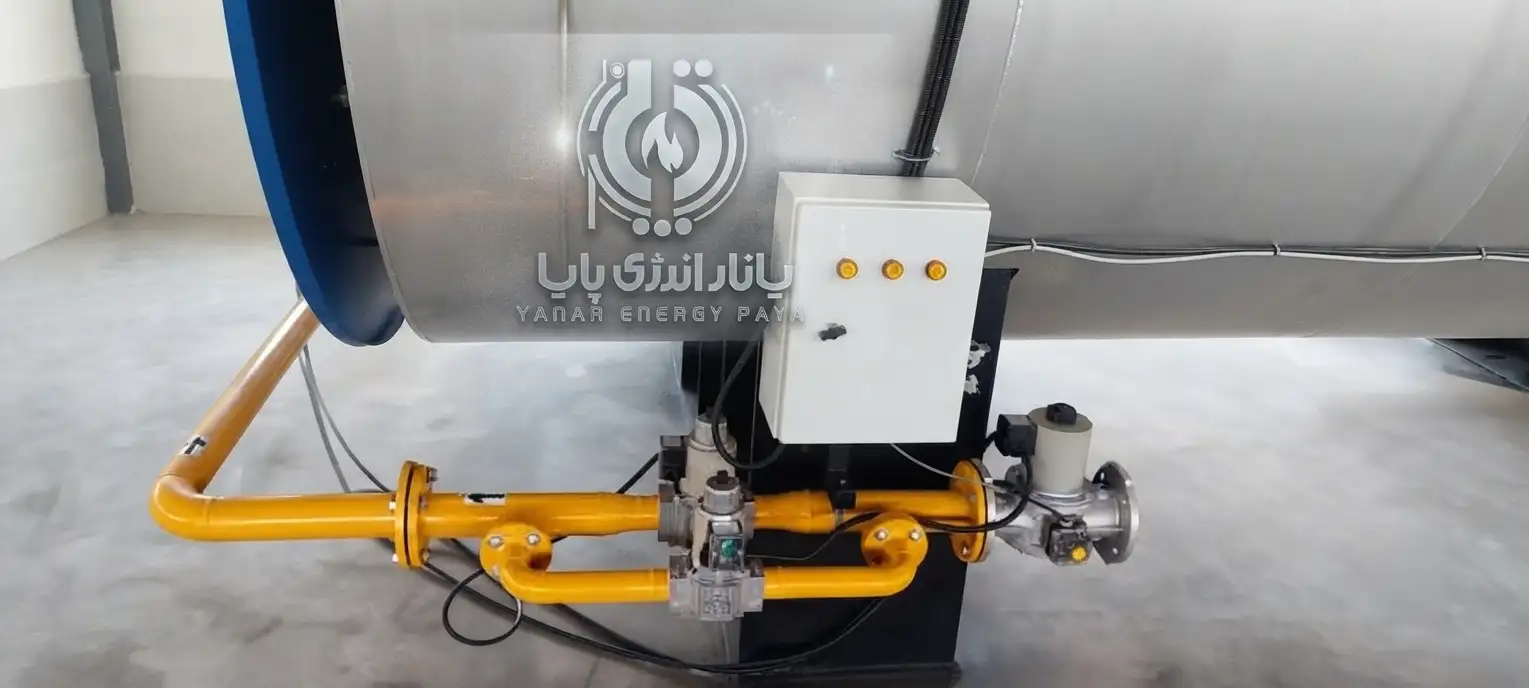

- مشعل و سیستم احتراق
- سیستم تغذیه آب
- تجهیزات کنترل سطح آب
- تجهیزات اندازه‌گیری فشار و دما
- شیرهای ایمنی
- سیستم تخلیه و بلودان
- سیستم کنترل و تجهیزات حفاظتی
ساختار و تجهیزات مورد استفاده می‌تواند با توجه به نوع بویلر، ظرفیت، فشار کاری و شرایط فرآیند متفاوت باشد.
انواع دیگ بخار
دیگ‌های بخار را می‌توان بر اساس ساختار، نحوه گردش سیال و روش انتقال حرارت به دسته‌های مختلفی تقسیم کرد. یکی از تقسیم‌بندی‌های رایج، بررسی دیگ‌های بخار افقی و عمودی و همچنین فایرتیوب و واترتیوب است.

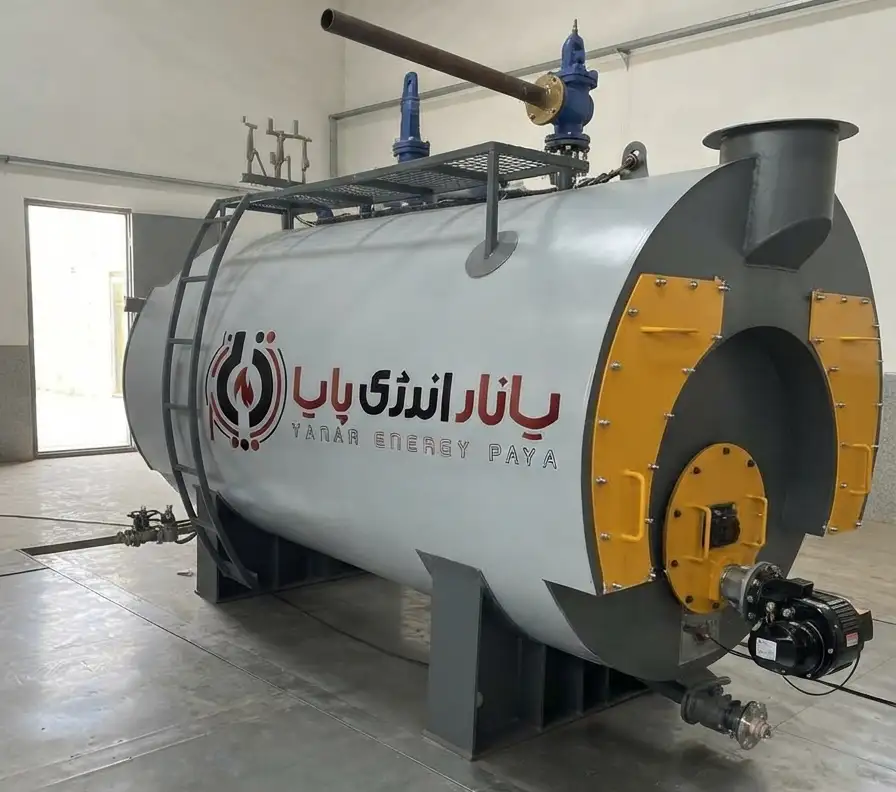

دیگ بخار افقی
در دیگ بخار افقی بخش‌های اصلی تجهیز در راستای افقی قرار می‌گیرند. این نوع ساختار در بسیاری از سیستم‌های تولید بخار صنعتی مورد استفاده قرار می‌گیرد و می‌تواند برای ظرفیت‌ها و شرایط کاری مختلف طراحی شود.
دیگ بخار عمودی
در دیگ بخار عمودی ساختار اصلی تجهیز در راستای عمودی قرار دارد. انتخاب این ساختار می‌تواند به عواملی مانند فضای نصب، ظرفیت مورد نیاز، شرایط پروژه و نوع فرآیند بستگی داشته باشد.
دیگ بخار فایرتیوب چیست؟
در دیگ بخار فایرتیوب، گازهای حاصل از احتراق از داخل لوله‌ها عبور می‌کنند و آب در اطراف این لوله‌ها قرار دارد. حرارت گازهای داغ از طریق دیواره لوله‌ها به آب منتقل می‌شود و باعث تولید بخار می‌گردد.
این نوع بویلر در بسیاری از کاربردهای صنعتی و فرآیندهایی که به تولید بخار با شرایط مشخص نیاز دارند مورد استفاده قرار می‌گیرد.
دیگ بخار واترتیوب چیست؟
در دیگ بخار واترتیوب، آب داخل لوله‌ها جریان دارد و گازهای داغ حاصل از احتراق در اطراف لوله‌ها حرکت می‌کنند. در این ساختار، حرارت از گازهای داغ به آب داخل لوله‌ها منتقل می‌شود.
واترتیوب‌ها می‌توانند برای برخی کاربردهای صنعتی با ظرفیت و شرایط عملیاتی بالاتر مورد استفاده قرار گیرند.
تفاوت دیگ بخار افقی و عمودی
تفاوت اصلی دیگ بخار افقی و عمودی به نحوه قرارگیری ساختار اصلی تجهیز مربوط می‌شود. با این حال، انتخاب بین این دو نوع تنها بر اساس شکل ظاهری انجام نمی‌شود.
عواملی مانند ظرفیت مورد نیاز، فضای نصب، شرایط فرآیند، دسترسی برای تعمیرات و الزامات پروژه باید در انتخاب نوع مناسب در نظر گرفته شوند.
تفاوت دیگ بخار فایرتیوب و واترتیوب
در فایرتیوب، گازهای داغ داخل لوله‌ها حرکت می‌کنند و آب در اطراف لوله‌ها قرار دارد؛ در حالی که در واترتیوب، آب داخل لوله‌ها جریان دارد و گازهای داغ در اطراف آنها حرکت می‌کنند.
| ویژگی | فایرتیوب | واترتیوب |
|---|---|---|
| سیال داخل لوله | گازهای داغ | آب |
| آب | اطراف لوله‌ها | داخل لوله‌ها |
| کاربرد | بسیاری از کاربردهای تولید بخار | برخی کاربردهای صنعتی با شرایط خاص |
انتخاب میان این دو ساختار باید بر اساس شرایط فرآیند، ظرفیت، فشار و الزامات فنی پروژه انجام شود.
ظرفیت دیگ بخار چیست و چگونه تعیین می‌شود؟
ظرفیت دیگ بخار بیانگر مقدار بخاری است که بویلر می‌تواند در یک بازه زمانی مشخص تولید کند. ظرفیت معمولاً بر اساس میزان بخار مورد نیاز فرآیند تعیین می‌شود.
برای تعیین ظرفیت مناسب باید میزان مصرف بخار تجهیزات مختلف، شرایط کاری، ساعات بهره‌برداری و احتمال افزایش مصرف در آینده بررسی شود.
انتخاب بویلری با ظرفیت بسیار کمتر از نیاز فرآیند می‌تواند باعث کاهش توانایی سیستم در تأمین بخار شود و انتخاب ظرفیت بیش از نیاز نیز ممکن است هزینه‌های اولیه و بهره‌برداری را افزایش دهد.
فشار کاری و دمای کاری دیگ بخار
فشار کاری دیگ بخار یکی از پارامترهای مهم در طراحی و بهره‌برداری از سیستم تولید بخار است. فشار مورد نیاز باید بر اساس نیاز تجهیزات مصرف‌کننده و شرایط فرآیند تعیین شود.
دمای بخار نیز به فشار و شرایط فرآیند وابسته است. بنابراین، مشخص کردن دمای کاری دیگ بخار و فشار مورد نیاز پیش از انتخاب تجهیز اهمیت دارد.
فشار و دما باید به صورت مداوم پایش شوند و تجهیزات کنترلی و ایمنی متناسب با شرایط کاری سیستم مورد استفاده قرار گیرند.
راندمان دیگ بخار به چه عواملی بستگی دارد؟
راندمان دیگ بخار نشان می‌دهد چه مقدار از انرژی ورودی به شکل مفید در فرآیند تولید بخار مورد استفاده قرار می‌گیرد.
عوامل مختلفی می‌توانند بر راندمان بویلر تأثیر بگذارند، از جمله:
- کیفیت و نوع سوخت
- شرایط احتراق
- میزان انتقال حرارت
- دمای گازهای خروجی
- عایق‌بندی مناسب
- کیفیت آب تغذیه
- رسوب‌گذاری روی سطوح انتقال حرارت
- تنظیم صحیح مشعل و سیستم کنترل
- شرایط بهره‌برداری و نگهداری
نگهداری صحیح و پایش مداوم شرایط عملکرد می‌تواند به حفظ راندمان سیستم در طول زمان کمک کند.
بخار صنعتی چیست و چه کاربردی دارد؟
بخار صنعتی بخاری است که برای استفاده در فرآیندهای صنعتی و تجهیزات مختلف تولید و توزیع می‌شود. این بخار می‌تواند برای انتقال انرژی حرارتی یا انجام مستقیم برخی فرآیندهای تولیدی مورد استفاده قرار گیرد.
در بسیاری از کارخانه‌ها، بخار به عنوان یک حامل انرژی حرارتی استفاده می‌شود، زیرا امکان انتقال انرژی به نقاط مختلف فرآیند را فراهم می‌کند.
فشار، دما، میزان مصرف و کیفیت بخار مورد نیاز با توجه به کاربرد و فرآیند مصرف‌کننده تعیین می‌شوند.
دیگ بخار در چه صنایعی کاربرد دارد؟
کاربرد دیگ بخار به دلیل قابلیت تولید و تأمین بخار، در صنایع مختلف گسترده است.
- صنایع غذایی
- صنایع دارویی
- صنایع شیمیایی
- صنایع پتروشیمی
- صنایع نساجی
- صنایع تولید کاغذ
- خشکشویی‌ها و برخی واحدهای خدماتی
- تجهیزات و فرآیندهای استریل‌سازی
- فرآیندهای گرمایشی صنعتی
نوع و شرایط کاری بویلر در هر صنعت بر اساس میزان مصرف بخار و نیازهای فرآیندی متفاوت خواهد بود.
مزایا و معایب دیگ بخار
مزایای دیگ بخار
استفاده از بخار به عنوان حامل انرژی حرارتی مزایایی دارد که باعث شده سیستم‌های تولید بخار در بسیاری از صنایع مورد استفاده قرار گیرند.
- امکان انتقال انرژی حرارتی به نقاط مختلف فرآیند
- کاربرد گسترده در فرآیندهای صنعتی
- امکان استفاده برای گرمایش و فرآیندهای تولیدی
- قابلیت تأمین بخار با شرایط مختلف متناسب با نیاز فرآیند
معایب دیگ بخار
استفاده از دیگ بخار نیز نیازمند رعایت الزامات فنی و نگهداری منظم است. برخی از چالش‌های این تجهیزات شامل مصرف انرژی، نیاز به کنترل کیفیت آب، نیاز به بازرسی و تعمیرات دوره‌ای و ضرورت رعایت الزامات ایمنی است.
به همین دلیل، بهره‌برداری صحیح و سرویس منظم نقش مهمی در عملکرد ایمن و پایدار سیستم تولید بخار دارد.
تفاوت دیگ بخار و دیگ آب گرم
دیگ بخار و دیگ آب گرم هر دو برای انتقال انرژی حرارتی مورد استفاده قرار می‌گیرند، اما خروجی و نحوه استفاده از آنها متفاوت است.
در دیگ بخار، آب به بخار تبدیل می‌شود و بخار تولیدشده می‌تواند برای فرآیندهای صنعتی و گرمایشی مورد استفاده قرار گیرد. در مقابل، دیگ آب گرم آب را تا دمای مورد نیاز گرم کرده و همان آب به عنوان سیال گرم در سیستم گردش می‌کند.
| ویژگی | دیگ بخار | دیگ آب گرم |
|---|---|---|
| خروجی اصلی | بخار | آب گرم |
| کاربرد | فرآیندهای بخار و گرمایش | گرمایش و انتقال حرارت با آب |
| پارامتر مهم | فشار و شرایط بخار | دمای آب و شرایط گردش |
دیگ بخار استاندارد چه ویژگی‌هایی دارد؟
یک دیگ بخار استاندارد باید بر اساس الزامات فنی و ایمنی مرتبط با طراحی، ساخت، بازرسی و بهره‌برداری از تجهیزات تحت فشار تولید شود.
رعایت الزامات مربوط به مواد اولیه، فرآیندهای ساخت، جوشکاری، آزمون‌های کنترل کیفیت، تجهیزات ایمنی و بازرسی‌های مورد نیاز از عوامل مهم در ارزیابی یک سیستم تولید بخار هستند.
استانداردها و الزامات دقیق مورد نیاز باید با توجه به نوع تجهیز، محل نصب و مقررات مربوط به پروژه تعیین شوند.
نکات مهم در انتخاب دیگ بخار صنعتی
انتخاب دیگ بخار صنعتی باید بر اساس نیاز واقعی فرآیند انجام شود. صرفاً انتخاب یک بویلر با ظرفیت بالاتر به معنای انتخاب بهتر نیست.
پیش از انتخاب تجهیز بهتر است موارد زیر مشخص شوند:
- میزان مصرف بخار فرآیند
- ظرفیت مورد نیاز
- فشار کاری مورد نیاز
- دمای مورد نیاز بخار
- نوع سوخت در دسترس
- فضای موجود برای نصب
- شرایط آب تغذیه
- نحوه استفاده از بخار در فرآیند
- الزامات ایمنی و کنترلی
- نیازهای تعمیر و نگهداری
بررسی این موارد به انتخاب صحیح ظرفیت و ساختار بویلر و جلوگیری از انتخاب نامتناسب با نیاز فرآیند کمک می‌کند.
قیمت دیگ بخار به چه عواملی بستگی دارد؟
قیمت دیگ بخار یک عدد ثابت نیست و به مشخصات فنی و شرایط پروژه بستگی دارد. ظرفیت تولید بخار، فشار کاری، نوع ساختار، تجهیزات جانبی، سیستم کنترل، نوع سوخت و الزامات پروژه می‌توانند بر هزینه نهایی تأثیر بگذارند.
بنابراین برای تعیین قیمت دقیق یک دیگ بخار صنعتی، ابتدا باید نیازهای فرآیند مشخص شده و مشخصات فنی مورد نیاز تعیین شود.
برای مشاهده مشخصات و اطلاعات مربوط به دیگ‌های بخار صنعتی تولیدی یانار انرژی پایا، می‌توانید به صفحه دیگ بخار صنعتی مراجعه کنید.
برای انتخاب دیگ بخار مناسب مشاوره بگیرید
انتخاب ظرفیت، فشار کاری، نوع دیگ بخار و تجهیزات جانبی باید بر اساس نیاز واقعی فرآیند و شرایط پروژه انجام شود. اگر برای انتخاب یا طراحی سیستم بخار پروژه خود نیاز به راهنمایی دارید، کارشناسان یانار انرژی پایا می‌توانند در بررسی نیازهای پروژه و انتخاب تجهیزات مناسب به شما مشاوره ارائه دهند.
برای دریافت مشاوره و بررسی مشخصات پروژه، با کارشناسان یانار انرژی پایا در ارتباط باشید.
جمع‌بندی
دیگ بخار یکی از تجهیزات اصلی سیستم‌های تولید بخار است که با انتقال انرژی حرارتی به آب، بخار مورد نیاز فرآیندهای مختلف را تولید می‌کند. بویلرها بر اساس ساختار و نحوه گردش سیال به انواع مختلفی مانند فایرتیوب و واترتیوب تقسیم می‌شوند و می‌توانند به صورت افقی یا عمودی طراحی شوند.
ظرفیت، فشار کاری، دمای کاری، راندمان، کیفیت آب و شرایط فرآیند از مهم‌ترین عوامل در انتخاب دیگ بخار مناسب هستند. همچنین رعایت الزامات ایمنی، استانداردهای ساخت و نگهداری صحیح برای بهره‌برداری پایدار از این تجهیزات اهمیت دارد.
